閘門安裝及調試
時間： 2018-09-06
來源: 螺桿式啟閉機|鑄鐵鑲銅閘門|鋼制閘門|啟閉機廠家|閘門生產廠家|啟閉機|拍門_新河縣乾江水工機械廠
瀏覽次數: 1386
5.11 閘門及啟閉機施工
5.11.1閘門制造
閘門制造按施工圖紙招標文件要求及有關閘門制造的規定規范執行。
5.11.2制作方案
閘門制造在符合設計要求的制造資質等級的閘門制造單位定制。
5.11.3閘門安裝及調試

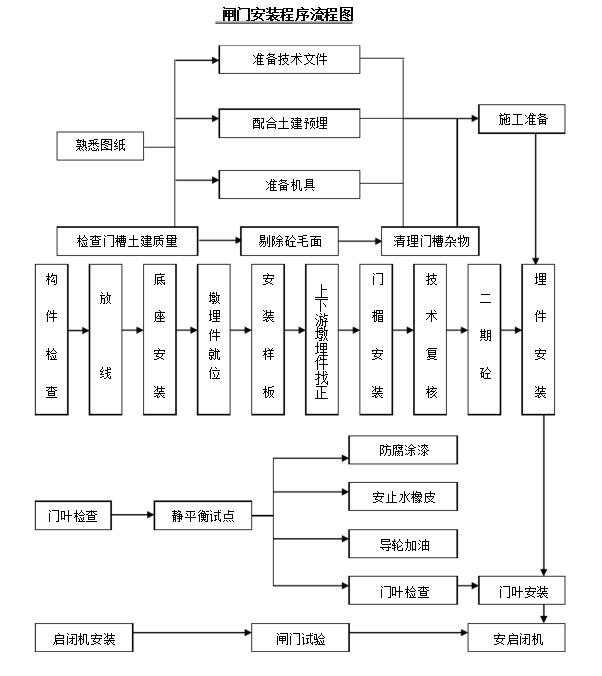

⑴ 閘門安裝程序（閘門安裝程序流程圖）
⑵閘門埋件安裝工藝閘門埋件的安裝精度是閘門活動自如、有效止水的關鍵，而且二期砼澆筑后無法調整，因此，必須嚴格保證安裝精度符合設計要求及相關規范要求。
①放線：用經緯儀根據建筑物的軸線，將閘門槽中心線和閘門孔中心線畫在閘門平臺上并彈上墨線，依據土建提供的標高點，在閘墩的下部做出標高標記。
②底座安裝：底座是閘門的下止水口，工作面的水平度和標高尤其重要，為此，應在底座上劃出中心線，并用水平儀進行找平、找正、校好標高。
③墩埋件的安裝：墩埋件吊裝就位后，先把找正樣板安裝在閘門平臺上，在墩埋件上下兩端互成90°的方位安裝高速螺栓，并用鋼絲找正墩埋件，其順序為：利用調整螺栓先同時找正2個下游墩埋件，然后找正2個上游墩埋件。先找墩埋件的上、下兩端，再復核中間各點（每1～1.5m測一點）。
⑶ 閘門門葉安裝
①閘門門葉安裝工藝
靜平衡試驗→防腐涂漆→導輪注油→安裝止水橡皮→閘門安裝
②吊裝就位：由于閘門較重，施工中根據實際情況采用行車吊裝。閘門安裝用行車從閘門安裝孔內放入，行車的鉤繩提前改為單抽以保護吊裝高度，同時提高效率，行車的作業位置在閘門平臺上。安裝前，應派人清除閘室及埋件的一切障礙物得以測底檻平直度，以閘室中心線復測門槽內側出水座、側滾輪座的寬度、平直度，做好檢測記錄，吊運過程中若有變形，在安裝進行徹底處理。
③門葉安裝就位在檻上放兩根同等高程道木，防止閘門吊入門槽內下降時，門葉底緣與底檻相碰，待門葉下降到一定位置后再撤去道木，待門葉放到底后，調整兩側，使止水壓縮量應相同，底止水橡皮與底檻接觸良好，底止水橡皮壓縮量符合要求，并做好檢測記錄。
④在啟閉機安裝前，若條件允許可用臨時起吊設備把門葉上下啟動調整，若無條件，待啟閉機安裝好后再進行閘門調試直至閘門啟閉機平穩、無震動、無異常聲，止水橡皮壓縮良好，無間隙，做好安裝檢測資料報業主和監理工程師驗收認可，在調試過程中各轉動部位加注潤滑油，并向軌道與橡皮接觸處沖水保護止水橡皮。
⑷ 閘門的調試
閘門安裝完畢后，應對閘門進行無水情況下和靜水全行程啟閉調試。通過調試應做到：
無水情況下，滑道或滾輪運行時應無卡阻現象；偏心滾輪踏面經調整均在同一平面上，且與軌道接觸良好；雙吊點閘門的同步滿足設計要求。在閘門全關位置，水封橡皮無損傷，漏光檢查合格，止水嚴密。
在本項試驗的全過程中，必須對水封橡皮與不銹鋼水封座板的接觸面采用清水沖淋潤滑，以防損壞水封橡皮。
②靜水情況下的全行程啟閉調試應無水試驗合格后進行。試驗、檢查內容與無水試驗相同（水封裝置漏光檢查除外）。
